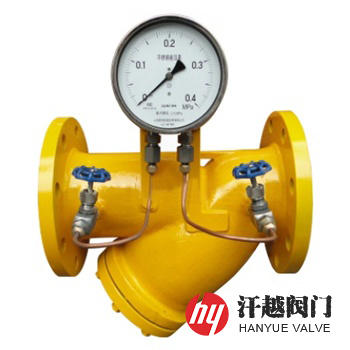

RGLY燃?xì)釿型過濾器由器體、器蓋、濾筒及濾網等零部件組成，外裝差壓表、針型閥及排污螺塞，通常安裝在氣體燃料輸配系統中用于除去人工煤氣、天然氣、沼氣、液化石油氣及其混合氣氣流中的固體雜質，從而保護下游的閥門、精密儀表和大型壓縮機等管路設備穩定運行，其直通流道與濾筒之間成45°或55°夾角，便于集渣和排渣，濾筒滿足設計性能的要求并方便清洗和更換，濾網根據工藝需要可采用不銹鋼絲網、燒結絲、纖維燒結氈、無紡布、聚酯纖維等材料制作，目數可以根據用戶需要選定。本產品的主要作用是將燃料氣體濾潔、凈化，為調壓、計量等精密設備創造較好的工作條件，因此特適合用在各種控制裝置的入口或壓力調節器、流量計等前的管道上。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 器 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 器 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 濾 筒 | 304 | 304 | 304L | 316 | 316L |
| 4 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
| 5 | 密 封 件 | GRAPHITE | PTFE | PTFE | PTFE | PTFE |
| 6 | 排污螺塞 | 304 | 304 | 304L | 316 | 316L |
| 7 | 針 型 閥 | 304 | 304 | 304L | 316 | 316L |
| 8 | 差 壓 表 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 |
| 氣密性試驗壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 設計制造 | GB/T 36051-2018、SH/T 3411-1999、HG/T 21637-1991 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 36051-2018、SH/T 3411-1999、HG/T 21637-1991 | ||||
| 過濾精度 | 20μm ~ 16000μm | ||||
| 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | ||
| L | H | L | H | ||||
| 16 | 20 | 142/142 | 70 | 16 | 150 | 385/388 | 260 |
| 25 | 152/152 | 70 | 200 | 485/468 | 300 | ||
| 32 | 183/168 | 75 | 250 | 552/540 | 380 | ||
| 40 | 200/200 | 90 | 300 | 606/640 | 410 | ||
| 50 | 216/216 | 105 | 350 | 668/683 | 480 | ||
| 65 | 250/252 | 150 | 400 | 755/755 | 540 | ||
| 80 | 285/282 | 175 | 450 | 853/853 | 580 | ||
| 100 | 305/309 | 200 | 500 | 890/900 | 645 | ||
| 125 | 350/345 | 205 | 600 | 1060/1060 | 950 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
