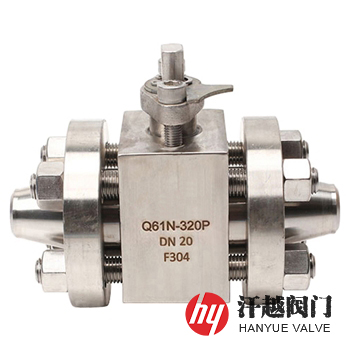

高壓焊接球閥適合安裝在設計壓力小于40.0MPa的石油、天然氣等長輸管線系統中，作啟閉裝置用，為保證管網系統嚴密性，它采用對焊連接的方式與管道或設備相連，其閥體按常規鍛造工藝，在自由鍛錘上馬架擴孔，也可選用實心方鋼加工，兩側閥蓋實際上是一個形狀類似于標準的帶頸對焊法蘭，且兩閥蓋均通過螺栓螺母固定安裝在閥體左右兩側，閥體和閥蓋之間裝有閥座，兩閥座正中間放置有球體，圓球的頂部有閥桿，且閥桿的上端延伸到閥體的頂端外側并套有手柄。該閥主體采用鍛造結構，保障了強度，整個閥的長度只有普通球閥的1/3，安裝時可以先拆下兩端法蘭先焊接再裝配，保證密封的同時有利于現場安裝，節省了時間和成本。本產品端部與管道焊接成整體，因此連接部位的密封可靠，可以達到一點都不漏。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 2 | 連 接 體 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF8 | A351 CF8 | A351 CF8 |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 雙頭螺栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 9 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
| 公稱壓力PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 40.0 |
| 殼體試驗壓力(MPa) | 15.0 | 24.0 | 37.5 | 48.0 | 60.0 |
| 液體高壓密封試驗壓力(MPa) | 11.0 | 17.6 | 27.5 | 35.2 | 44.0 |
| 氣體低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | ||||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | ||||
| 對焊端部 | 按GB/T 12224、ASME B16.25或訂貨合同的規定 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、GB/T 13927、API 598、API 6D | ||||
| 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | ||
| L | L1 | L | L1 | ||||
| 160 | 10 | 150 | 60 | 320 | 10 | 150 | 60 |
| 15 | 170 | 70 | 15 | 170 | 70 | ||
| 20 | 190 | 80 | 20 | 190 | 80 | ||
| 25 | 205 | 95 | 25 | 205 | 95 | ||
| 32 | 230 | 110 | 32 | 230 | 110 | ||
| 40 | 260 | 120 | 40 | 260 | 120 | ||
| 50 | 330 | 140 | 50 | 330 | 140 | ||
| 65 | 360 | 150 | 65 | 360 | 150 | ||
| 80 | 380 | 160 | 80 | 380 | 160 | ||
| 100 | 430 | 188 | 100 | 430 | 188 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
